网工知识角|玩转模拟器之GNS3关联eNSP的步骤教程

今天IELAB李强伟老师(CCNA&HCIA DATACOM/ CCNP EI/ HCIP DATACOM课程讲师)给大家简单介绍一下如何使用GNS3 关联 eNSP。

第一步：新建GNS3 项目，拖拽一个路由器和一个cloud 出来

第二步，双击 cloud，进行设置

1.在弹出的对话框上，勾选 show special Ethernet interface ,添加网络接口

点击 add

看到了增加的VMware 网卡添加上去之后，点击 apply—OK

第三步，观察本地的vm 虚拟网络，选择一个合适的vmnet做为桥接的接口

第四步：新建ensp 项目，拖拽一个路由器和一个cloud 出来

第五步，双击 cloud，进行设置

在弹出的对话框上，点击增加，创建一个UDP接口

在ensp 当中，关联VMware 虚拟网卡。我们这里使用VMnet3.

点击增加，创建关联的虚拟网卡。在左下方，选择双向通道。

注意，这里vmnet3 的地址是192.168.28.1

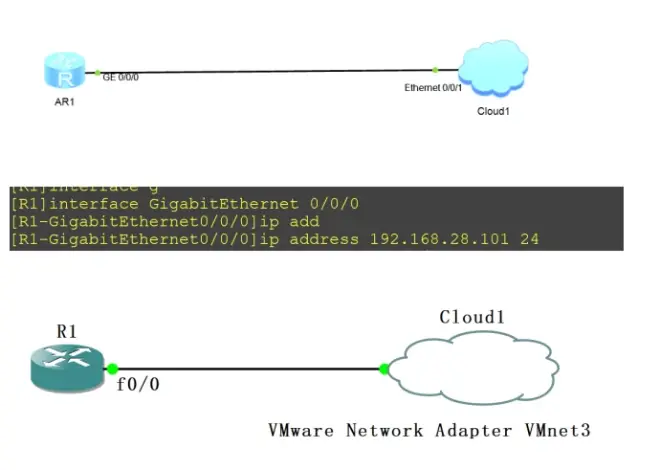

第六步，将GNS3 中的设备与cloud 连接在一起，将ensp 中的设备与cloud 连接在一起。
