电源大师1
电容式开关电源：（电荷泵）
反相： 将+5V变为-5V;
倍压： 将+5V变为+10V;
半压： 将+10V变为+5V。
线性电源：
第一张： 把两个NPN作为功率管；
第二张： 把LDO作为功率管；
。。。。。。
线性电源重要的参数：
Iq: 在空载的时候，流过的电流。
可以建立一个档案（线性电源最重要的参数就是上面5个）

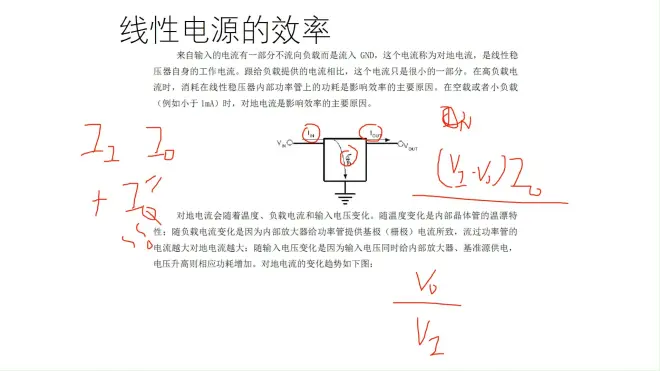

线性电源效率一定比开关电源低吗？ 不一定。 （如果VO跟Vi 相差不大的话，线性电源的效率还是非常高的）
例：（如果想效率比较高的话，就要选压差比较小的LDO，并且输入电压与输出电压 压差不大）
线性电源不能够并联扩流。
NMOS作为功率管， 6.8V的稳压二极管，将电压稳定为6.8V。
Io越小越好，不然芯片就会烧。（电流越大，消耗就越多，，就会把芯片烧的通红）
记下来 （BUCK电路后串一个LDO 使纹波减小到很小）
消耗在线性电源芯片上的功率（功率过大就会由于过热而烧毁了）：
LDO输入电压减去输出一定要大于芯片的压差，不然无法工作。
用PMOS作为功率管，压差 约等于0.
RT9806这个芯片，输入自带防反接，，接错，它就不工作；输出也自带防反接。
扩流： 可以用三极管来进行扩流。
LDO在制作PCB时，引脚能画多大就尽量画多大，，用来给它散热。
虚短应用：
PCB设计时：两个引脚越靠近FB越好。
LDO不能并联，除了 LT3080。
一个简易型的LDO：
