建筑施工工艺-20.4 块材饰面预制板反打制作

        块材饰面预制板反打工艺，是一种新的生产工艺。它是在预制外墙板时，先 在底模板面上固定饰面砖（块材），然后再在上面浇筑混凝土，或抹一层砂浆再 浇筑混凝土，在混凝土硬化的同时饰面砖也被一起固定的方法。此方法改变了传 统的饰面外墙板在现场用砂浆镶贴的方法。其优点：附着强度高，不易浸透雨水， 减少高空作业，工序简便，易操作，省工、省材料，易保证质量，施工速度快等。 本工艺标准适用于建筑物外墙为预制的混凝土板反打的饰面工程。

        一、材料要求

        1、水泥

        32.5 强度等级、42.5 强度等级普通硅酸盐水泥，有出厂合格证和复验合格证， 贮存期不超过三个月，不得受潮，结块的水泥不得使用。

        2、砂

        中砂或粗砂，含泥量＜3%。

        3、石子

        粒径为 0.5～2.0cm 石子，含泥量＜1%。。

        4、饰面砖

        表面平整，颜色一致，边角整齐。

        5、附加剂（早强剂、减水剂）

        符合有关标准的规定。

        6、木模板、钢模板、砖胎模、混凝土胎模、橡胶或塑料补膜、107 胶等 应符合有关标准的规定。

        二、主要机具设备

        1、机械设备

        振动器、搅拌机。

        2、主要工具

        铁锹、铁盘、木抹子、小平锹、开刀、笤帚、水壶等。

        三、作业条件

        1、预制场地应平整坚实，并有良好的排水系统。

        2、底胎模满足设计要求及有关标准的规定，并在重压下不变形、不开裂。

        3、预制场水源、电源齐全。

        4、已检查核实预制板内预埋件、水电管线、预留孔洞的位置、数量及固定 情况。

        5、制定了施工方法操作顺序。

        四、施工操作工艺

        1、模板制作组装

        模板底模可采用木模、组合钢模板、钢筋混凝土胎模、砖胎模及毛石胎模， 其制作及组装方法同“模板工程”。要求模板和胎模表面平整，无缝隙，整个胎 面平整度误差不超过 3mm，模板几何尺寸准确，有足够的刚度和稳定性。 每次施工要检查模板尺寸，合格后方可放入衬模，涂刷隔离剂（不得使用油类隔 离剂）。

        2、铺设面砖

        （1）铺设面砖前要认真选分面砖，按规格分类堆放，切割面砖时要细致， 不得有裂纹和崩釉。

        （2）面砖入模前要认真清理衬模内杂物。

        （3）面砖铺贴方法： 1）一次成型法：将面砖按要求贴纸成版，缝内嵌泡沫塑料；已成版的面砖 用 107 胶或浆糊铺贴在底模上，并按图纸要求进行核对检查。也可用双面胶带纸 将面砖版粘贴在底模上，每牌贴两条，立面上需贴得密些（双面胶带纸宽为 15～ 18mm 的棉纸胶带）。为保证铺贴质量，应在底模上弹线控制。 2）两次成型法：将面砖直接铺放到整块压制而带槽格的橡胶衬模内，一定 要压倒实处，铺砖后以窗套为中心检查砖缝平直度，防止出现平缝、瞎缝等缺陷， 面砖经检查合格后，抹 1:2（水泥:砂子，砂子过 12 目筛子）水泥砂浆过滤层， 厚度 10mm。砂浆层抹好后找平、扫毛，及时苫盖草袋浇水养护。

        3、钢筋绑扎

        待两次成型法的砂浆过渡层抹完后 4h 养护一次，达 24h 后即可进行钢筋绑 扎。其绑扎方法同“钢筋工程”。

        4、混凝土浇筑

        （1）混凝土浇筑前应对模板、钢筋及预埋件的尺寸、位置及数量进行检查 验收，符合设计要求和有关标准规定后，方可进行混凝土浇筑。

        （2）混凝土浇筑方法同“混凝土工程”。

        五、质量标准

        （一）保证项目

        面砖饰面铺贴，一次成型法的面砖版，必须贴于底模或侧模上，并全部嵌有 塑料分格条；二次成型法采用橡胶或塑料衬模时，面砖直接嵌放到带凹槽网格的 衬模内，一定要压到实处。面砖层与预制混凝土板面粘结牢固。

        （二）基本项目

        面砖表面平整，砖缝平直，没有平缝、瞎缝缺陷。

        （三）允许偏差项目

        1、模板规格尺寸允许偏差，见表 20-2。

        2、预埋件规格尺寸允许偏差，见表 20-3。

        3、反打预制板的规格允许偏差，见表 20-4

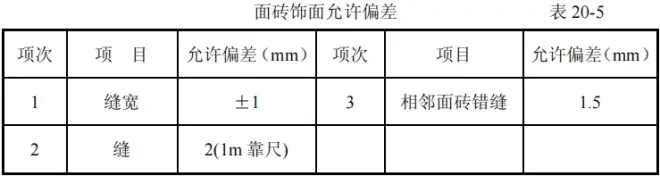

        4、面砖饰面允许偏差，见表 20-5。

        六、成品保护

        1、派专人定时定期浇水养护。

        2、拆模要仔细，以防板和饰面的棱角碰坏。

        3、有阳角处的块材饰面应及时用木板保护，易脏的部位可用塑料薄膜包裹。

        4、禁止在砖饰面乱刻画、乱写字造成污染。

        5、块材饰面预制板脱模后要堆放整齐，并应加固使其牢靠安装，以防倒塌 造成损坏。

        七、施工注意事项

        1、预制反打墙板在生产之前，应绘制面砖布置图，特别是边角部位。根据 大样图加工衬模。

        2、制作钢筋混凝土底模应平整，允许公差为±3mm；侧模组装时的侧向弯 曲度不得大于 L/1500；芯模尺寸误差不得大于±2mm。

        3、两次成型法，抹水泥砂浆层时，尽量少上人，要边检查面砖入模情况， 边抹砂浆，决不允许砂浆大片涂抹，要防止平砖倾斜，造成平缝。

        4、窗套异型面砖在抹灰时要看好角度是否一致，要随抹随检查，防止面砖 移位。若角度不一致，则会影响整个预制板的质量，即使修理，难度也很大。

        5、抹好砂浆层后，要搓毛，以增加与混凝土的粘结力。要避免日晒，出现 裂缝，抹好的面层要用草袋盖好养护。

        6、在混凝土浇筑前，砂浆过渡层应用喷壶淋水湿润，但水不宜太多。

        7、使用橡胶衬模固定面砖时，采用自然护法。养护时应注意浇水，避免混 凝土表面出现收缩裂缝，注意窗口不要积水。因橡胶模随湿度有变形，所以铺设 面砖的时间要根据季节、气候、温度、日照强度等因素而定。
