粉体材料比表面积及孔径分析

1型：接近饱和蒸气压翘头，测试时出现对堆积孔。和材料本身特性不相关。平台越高，微孔体积越大，平台越低，微孔体积越小。1A转折点明显，孔径分布小，小于1nm，1b转折部分分布较宽，小于2.5nm。

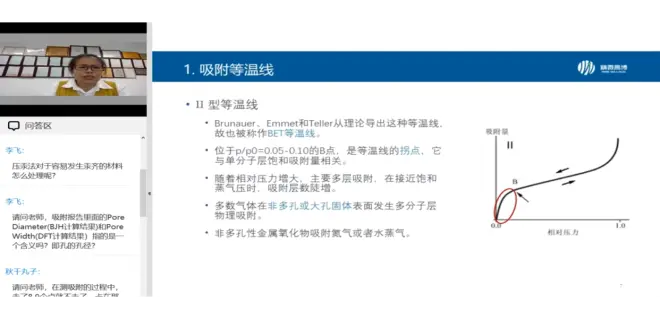

2型：拐点前斜率陡，吸附主要发生单分子层吸附，b代表单分子层饱和吸附量，不陡，单层多层同时进行。

3型：和二型一样，吸附和脱附完全可逆。

4型号：常见介孔材料，4a有滞后环，常见。4b没有，4b是规则有序介孔材料。

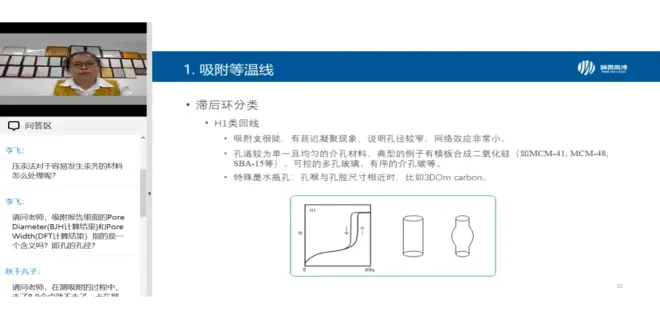

H1：吸（脱）附在某一压力时，吸附值陡增（降）。吸附剂孔径分布非常窄。孔与孔连通性小。

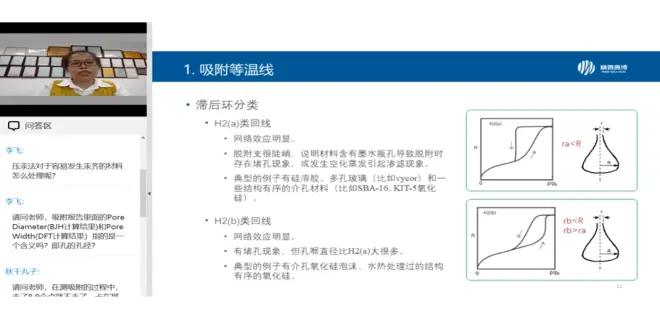

H2:a吸附缓慢上升，脱附陡峭。p/p0约等于0.4发生空化，蒸发，导致吸附量突然清空。

b：孔喉小于孔呛，孔喉相对比较大。

空化点：氮气吸附常见于0.4吸附没出现平台，可能没有被完全充满。

吸附等温线类似3型，脱附不完全重叠。表面相互作用弱。饱和蒸气压出现平台。

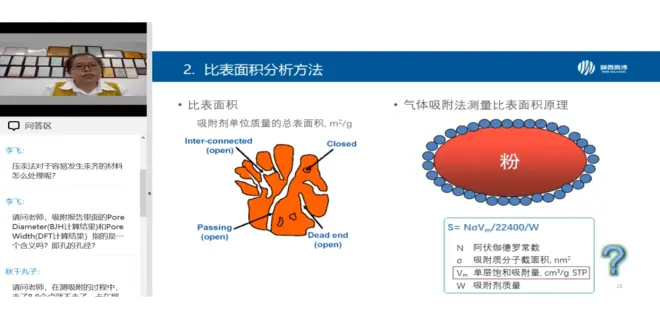

通过表面上覆盖的氮气分子个数计算比表面积

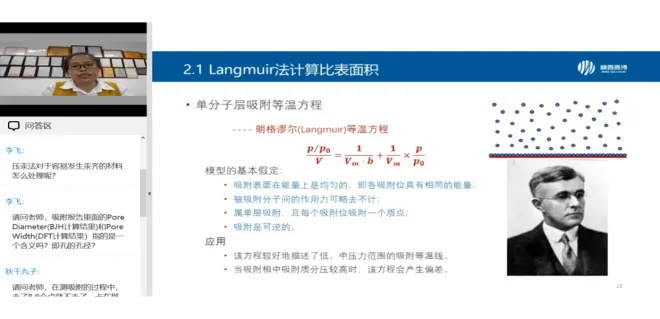

朗格谬尔方程只适用于1型等温线，吸附量增加和比表面积增加线性关系。吸附常数大于等于0才有意义

所有吸附等温方程都是热力学平衡基础上开发的，吸附质被吸附在表面上，呈现为凝聚的状况，近似等于液化。

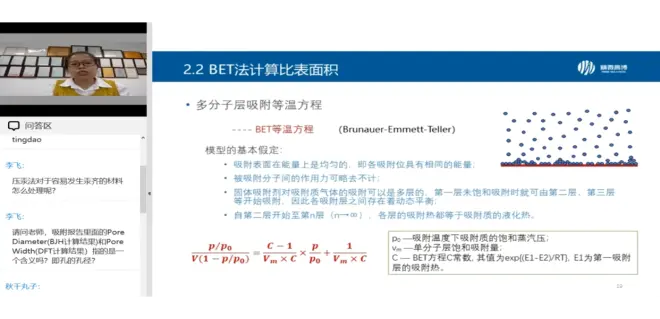

BET适用场景

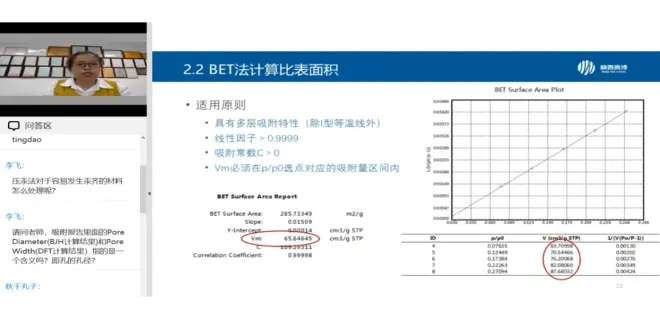

无论有无拐点。0.05-0.35之间选点。单层到多层变化，与比表面积有关。1型之外所有的等温线。单层饱和65.6，必须落在63.7和87.6之间

吸附常数必须大于0。c很小时3型饱和吸附量用bet算变化很大。
