机械装配钳工实训装配设备有哪些？

文章来源：www.olsysb.com/qgt/

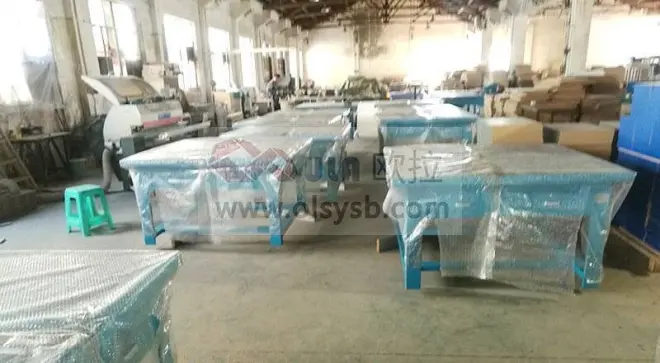

（一）钳工实训台：钳工操作台技术参数

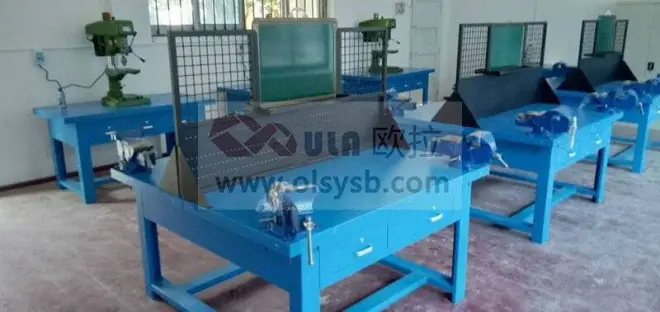

【名称】OGQ-4双面四工位重型钳工桌

【适用范围】适合钳工相关专业学生实习实训以及工厂实际生产实验

【规格】1500长×1500宽×1500高（桌面800+防护网700，单位：mm）

【台面】50毫米木板包覆2毫米厚钢板。

【桌架立柱】4立柱，2.0厚钢板折型，规格100×80×750

【桌架横梁及加强梁】1.5厚钢板折型规格100×40×1.5横纵七梁，四加强筋。

【金属抽屉】四只，厚度1.0钢板折制。加厚型金属滑三节道，承重力佳，带锁。

【多功能型防护网】也称工位隔离网，规格1500×750×20,20×20。金属方管，壁厚1.0。R≥2.0金属丝筋网格。壁厚≥1.0冲孔金属隔板。双面书写磁性黑板600×400（配磁性贴及长夹）。4只R10螺栓固定与桌面。可贴挂图纸或直接画加工示意图。

【工作电源】选配，国标5孔安全插座交流220V，装置于腿立柱。

主要功能（春季高考实训项目）

1、机械零件测绘实训

（1）掌握常用测绘工具的使用方法，能根据零件尺寸的精确程度选用相应的量具；（2）能确定常用机械零件的视图表达方案，并正确绘制零件草图；（3）能够正确使用绘图工具绘制零件图；（4）能够正确使用计算机绘图软件绘制零件图；（5）能正确标注尺寸；（6）根据说明按照国家最新标准正确标注尺寸公差、几何公差、表面结构要求及零件性能要求等；（7）会正确填写标题栏。

2、钳工操作实训

（1）读懂零件图，明确零件技术要求；（2）掌握划线、锯削、锉削、钻孔工艺及操作规范；（3）掌握常用测量工具的使用；（4）了解钳工加工技术规范要求；（5）掌握单个零件加工和零件盲配与明配的锉配加工，能够使用量具采用合理方法测量平面度、平行度、垂直度、配合间隙等；（6）会用间接尺寸控制法控制零件对称度；（7）锉削面平整，平行度、垂直度、对称度公差值不高于0.05mm，配合表面尺寸公差不大于0.05mm，转位换面配合间隙不大于0.05mm，其余加工表面尺寸公差不大于0.5mm，角度尺寸偏差不大于±5′，锉削表面粗糙度不大于3.2μm。

春季高考专业实训项目

1、常用机械零件测绘实训；2、减速器主轴手工测绘实训；3、减速器主轴计算机测绘实训；4、锉削姿势；5、锉平面；6、锯削；7、划线基础；8、游标卡尺的使用；9、千分尺的使用；10、锉削长方体；11、锉锯综合练习；12、直角阶梯锉削；13、六方体；14、阶梯角度件；15、角度件练习；16、锉削T型凸件；17、錾削平面；18、钻孔；19、攻螺纹；20、套螺纹；

（二）

2 台虎钳 150mm重型台虎钳，钳体采用灰铁HT150精密铸造，钳口采用45号钢，热处理，硬度38-42HRC，表面特殊喷塑处理 台 4

3 游标卡尺 150mm 个 2

4 划线高度尺 0-300mm 个 2

5 千分尺 0—25、25—50、50—75、75—100 套 2

6 钢锯 采用铝合金,钢管构造,省力手柄,强劲锁定 把 8

7 锯条 根 80

8 万能角度尺 0-360o,精度为5′ 把 2

9 8寸锉刀 8寸中齿扁锉、方锉、圆锉、半圆锉、三角锉共5种 套 各4 采用T12特殊钢制造，淬火处理

10 12寸锉刀 12寸扁锉、圆锉、方锉、半圆锉、三角锉共计5把 套 2

11 刀口角尺 125mm 精度0级 把 2

12 刀口直尺 400mm 把 2

13 划线平板 300X300X70mm，优质铸铁，平面高精度 个 2

14 划线盘 300mm 个 2

15 塞尺 DL9501 套 2

16 划规 150mm 个 2

17 划针 长120 支 2

18 榔头 2P 把 4

19 丝锥 M 6 8 10 12 14 套 2

20 扳牙 M 6 8 10 12 14 套 2

21 丝攻扳手 M6-M20 套 2

22 板牙扳手 M4.5-M6,M7-M9，M10-M12，M12-M14 套 2

23 钢尺 150mm，采用2Cr13不锈钢制造，硬度超过30HRC 把 4

24 钢直尺 200mm 把 4

25 直角尺 300mm 把 4

26 样冲 标准样冲5件套装 套 4

27 铁刷子 6行木柄加厚型 把 4

28 清洁用棉纱 优质棉纱 包 4

29 内外卡钳 内卡钳、外卡钳套装，规格为0--200mm，不锈钢材质 套 4

30 螺纹规 公制 英制 螺纹样板 牙规 把 2

31 螺纹塞规 M4 只 2

32 绘图板 A2(小号)，外形尺寸为600*450mm，选用优质木材，厚度不小于20mm 块 4 注：按教室，最少四个

33 丁字尺 600mm，优质有机塑料。美观，耐用 个 4

34 塑料三角尺 30cm三角尺 三角板 套装 套 4

35 图纸 A2 张 20 注：按教室，最少20张

36 M4、M5、M6、M8 不锈钢螺栓、螺母、垫片、弹垫 套 1 教具用

37 圆柱齿轮减速器教学模型 单级圆柱齿轮减速器教学模型 个 1 教具用

38 梅花联轴器 个 1 教具用

39 V带轮、V带 V带轮60至100mm V带 环形长400至1000mm均可 套 1 教具用

40 链轮、链条 链轮4分 带台 10至20齿均可 配链条500mm，不锈钢 套 1 教具用

41 钢板 Q235钢板 长×宽：85mm×80.5mm，毛坯厚度8mm 块 10

42 钻头 钻头套装 套 1

43 钻头 直径4 只 20
