UG/NX如何建模一个曲别针你知道吗？

今天来绘制一个曲别针模型，大家一起来看看具体建模过程吧！

  建模过程：

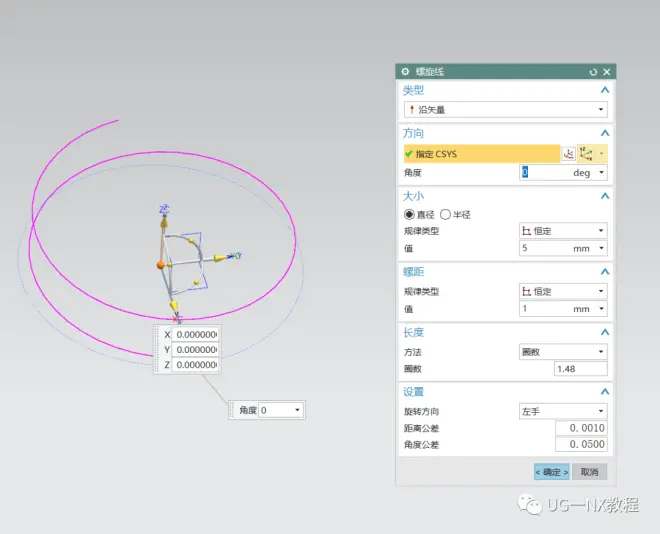

  1.打开UG，插入螺旋线，直径为5,，螺距为1，圈数为1.48

  2.接下来ZAI xy平面草图绘制一段直线

  3.将直线与螺旋线桥接起来。

  4.另一端要保持原来的延伸规律，用曲线编辑里的长度命令进行延长

  5.可以做0.9mm管道了，别针尖端部分做个圆锥吧。

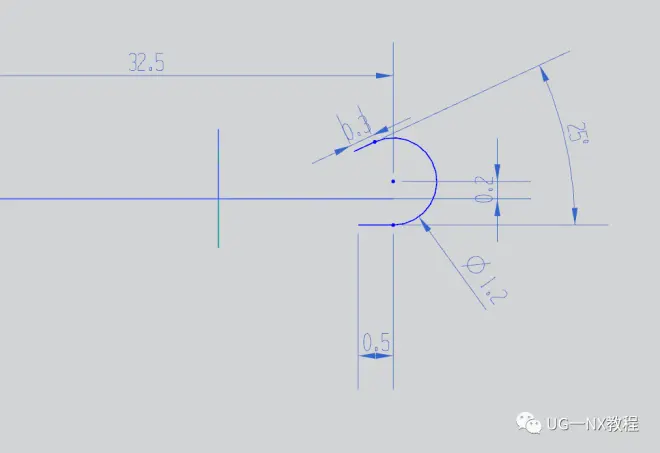

  6.接下来就是别针的另一端的铁片了，先画草图，

  7.接下来在端点处创建基准面做这几个草图。

  8.将5个草图选为截面进行扫掠。

  9.利用直线创建基准面，绘制草图，然后做填充曲面

  或者用桥接线做填充面再修剪片体做其他造型也可以

  最后缝合加厚

  倒圆角完成模型
