1.存储创建卷

两台存储创建相同大小卷映射给MetroNode。

打开存储“存储”>“数据块”>“LUN”页面，点击“+”

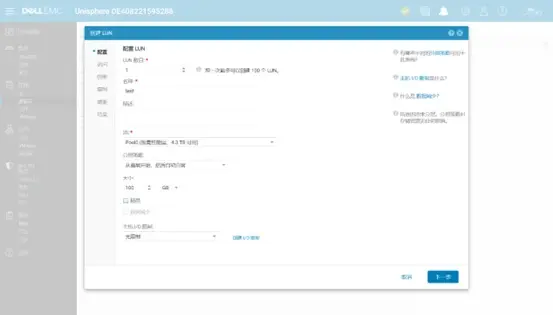

输入数量、名称、大小参数，点击“下一步”

在“访问”页面点击“+”

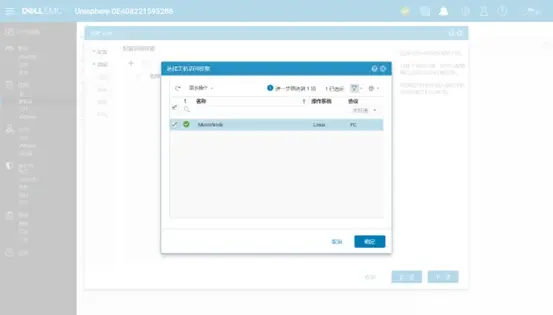

选择MetroNode，点击“确定”

点击“下一步”

点击“下一步”

点击“下一步”

点击“完成”

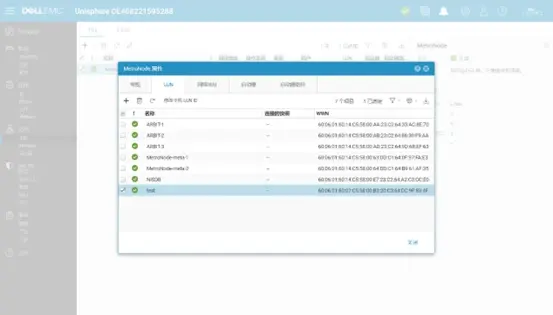

在“访问”>“主机”页面，选择MetroNode，点击编辑按钮，查看两个卷的WWN



2.MetroNode封装存储

2.1扫描卷

打开“Provision Storage”页面下的“cluster-1”下“Stroage Arrays”页面，勾选刚添加LUN的存储，点击“REDISCOVER ARRAY”按钮扫描卷



2.2声明存储卷

打开“Provision Storage”页面下的“cluster-1”下“Stroage Volumes”页面，根据id勾选存储映射的卷，点击“MORE”>“Claim All Storage on Supporting Array”按钮

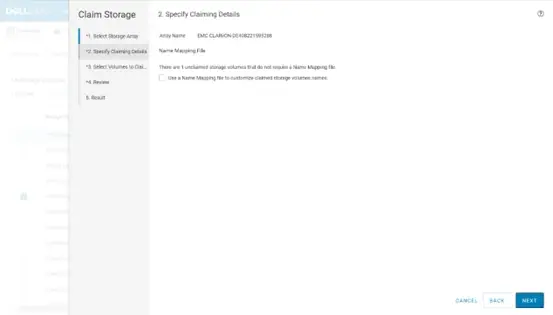

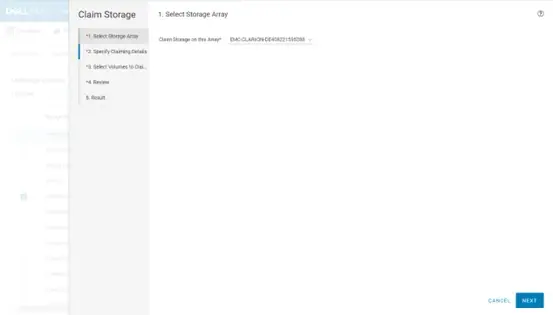

点击“NEXT”

点击“NEXT”

点击“NEXT”

修改名称，点击“FINISH”按钮

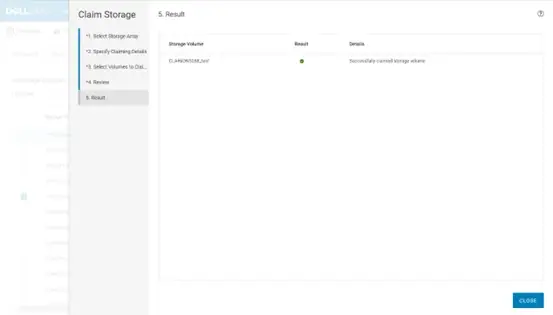

点击“CLOSE”

2.3创建切片

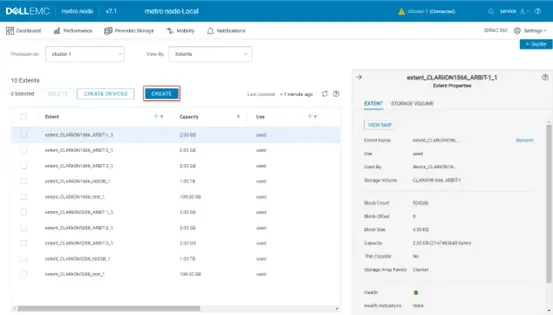

打开“Provision Storage”页面下的“cluster-1”下“Extents”页面，点击“CREATE”按钮

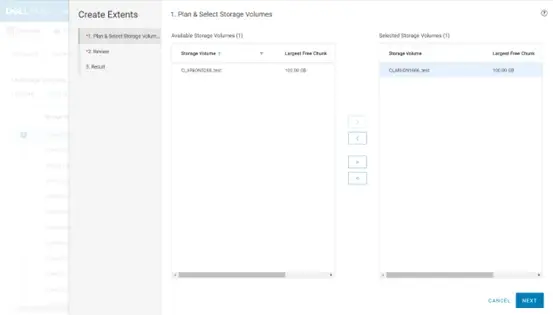

根据名称选择存储卷

可同时选择几个存储卷，点击“NEXT”

点击“FINISH”

点击“CLOSE”

2.4创建设备

打开“Provision Storage”页面下的“cluster-1”下“Devices”页面，点击“CREATE”按钮



默认选择1:1选项，点击“NEXT”

根据切片名称，选择切片

可同时选择几个切片操作

默认No，不创建虚拟卷，点击“NEXT”

点击“FINISH”

点击“CLOSE”

2.5创建虚拟卷

打开“Provision Storage”页面下的“cluster-1”下“Virtual Volumes”页面，点击“CREATE”>“Create from Devices”按钮

根据名称选择设备，点击OK

点击“CLOSE”

2.6添加镜像

打开“Provision Storage”页面下的“cluster-1”下“Virtual Volumes”页面，勾选上一步创建的虚拟卷，点击“MODIFY”>“Add Local Mirror”按钮

点击“NEXT”

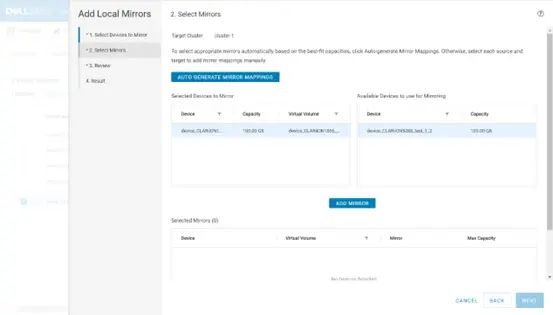

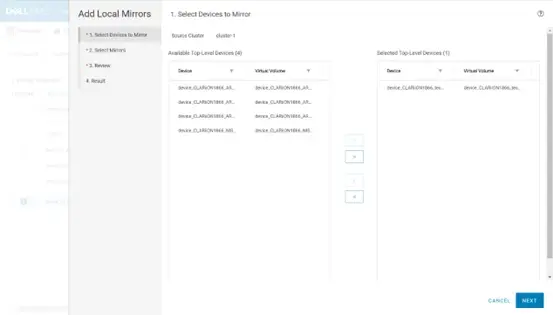

点击左侧虚拟卷的设备，右侧会自动出现相应大小未创建虚拟卷的对端存储的设备，选中后，点击“ADD MIRROR”按钮

点击“NEXT”

点击“FINISH”

点击“CLOSE”

查看虚拟卷，此时虚拟卷有降级告警，等待两个存储的设备同步镜像完成，告警会消失



3.注册链路

打开“Provision Storage”页面下的“cluster-1”下“Initiators”页面，勾选主机wwn，点击“MORE”>“Register”按钮

修改名称，点击“OK”

点击“CLOSE”



4.创建视图

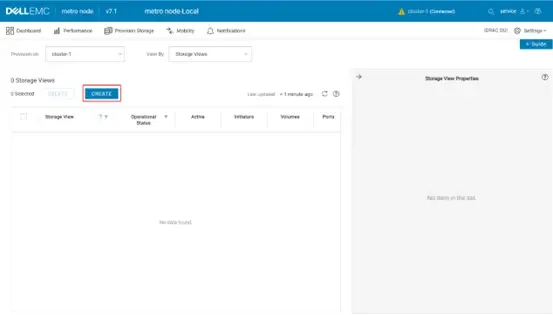

打开“Provision Storage”页面下的“cluster-1”下“Storage Views”页面，点击“CREATE”按钮

查看链路

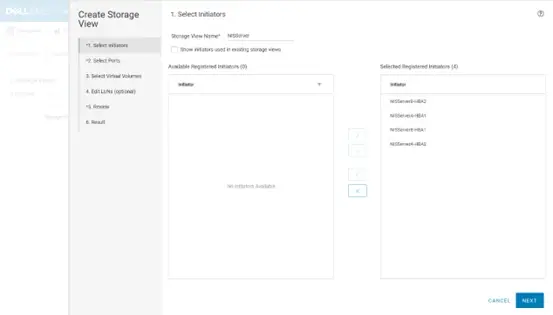

输入存储视图名称，并将链路选中移到右侧，点击“NEXT”

默认MetroNode端链路，点击“NEXT”

查看存储虚拟卷

选择需要映射的虚拟卷，移到右侧，点击“NEXT”

LUN ID默认，点击“NEXT”

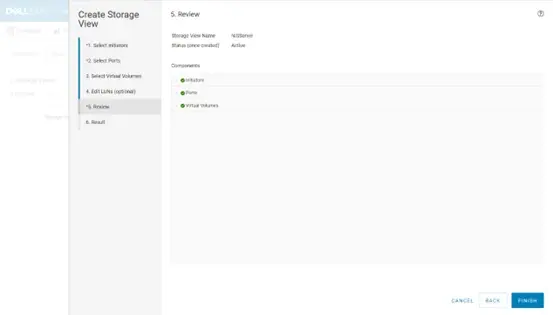

点击“FINISH”

点击“CLOSE”

映射完成，此时主机可查看块存储。
